Каковы основные для стандартных лабораторных конфигураций?

Каковы основные для стандартных лабораторных конфигураций?Строительство лаборатории, будь то новый проект строительства, расширения или реконструкции, не просто приобретает разумные инструменты и оборудование. Он также требует всестороннего рассмотрения общего планирования, разумного макета и графического проектирования лаборатории, а также инфраструктуры и основных условий, таких как электроснабжение, водоснабжение, поставка газа, вентиляция, очистка воздуха, меры безопасности и защита окружающей среды.Сегодня Юго -Восточный Йихенг разобрался с базовой конфигурацией стандартной лаборатории. Приходите и посмотрите, знаете ли вы эти детали?

1. Требования лабораторной скамьи

（I) Планирование лабораторной скамьи

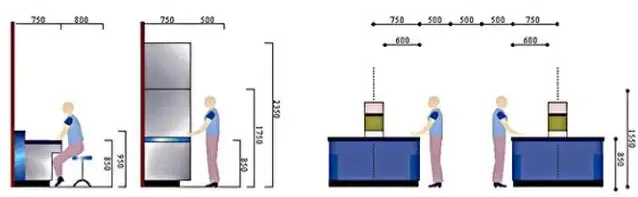

Лабораторная скамья является крупнейшей частью лаборатории.Стандарт для разделения каналов между экспериментальной скамейкой и экспериментальной скамейкой заключается в следующем (для международного расстояния между каналами L выражать):

L>500мм Когда вы можете работать с одной стороны;

L>800мм Когда вы можете сидеть и работать;

L>1200мм В то же время вы можете сидеть на одной стороне и встать на другой стороне, и вы не можете пройти мимо других посередине; L>1500мм В то время люди могут сидеть с обеих сторон, и люди могут пройти посередине;

L>1800мм В то же время люди могут сидеть с обеих сторон, и люди могут проходить через инструменты в середине.

（Ii) Классификация экспериментальных таблиц

1、Функциональная функция лабораторной скамьи

Химическая экспериментальная столешница: анти-напряженная кислота, сильная щелочка и высокотемпературная устойчивость;Устойчивость к 98% концентрированной серной кислоте;Поверхностный материал представляет собой плату фенольной смолы.

Физическая экспериментальная таблица: антистатическая, температурная устойчивая, анти-скольжение, стабильное и сильное;Он устойчив к 28% серной кислоты и имеет огнеупорный материал поверхности.

Биологическая экспериментальная столешница: водонепроницаем и предотвращает сильную бактериальную плотность;Поверхностный материал представляет собой пластину из нержавеющей стали.

2、Материал и высота испытательной скамьи

Согласно материалу столешницы, его можно разделить на шпоновые панели и панели с твердым ядром.

Платформа Sky и платформа для инструментов не должна быть слишком близко к стене, 400 вдали от стены мм Это уместно.Чтобы легко эвакуироваться, когда работа находится в опасности, все проходы между лабораторными скамьями должны привести к коридору.

Кроме того: высота лабораторного здания должна составлять от 3,7 метра до 4,0 метров, а чистая высота должна составлять 2,7 метра до 2,8 метра.Чистая высота лаборатории с особыми требованиями, такими как чистота, градиенты давления, постоянная температура и влажность, должны составлять 2,5 метра до 2,7 метра (за исключением подвесного потолка);Чистая ширина лабораторного коридора должна составлять 2,5 метра до 3,0 метров.Ширина двойных дверей обычных лабораторий составляет 1,1 метра до 1,5 метра (асимметричные двойные двери), а ширина отдельных дверей составляет от 0,8 метра до 0,9 метра.

2. Основная конфигурация различных лабораторий

1、Чистая лаборатория

Чистые лаборатории в основном используют чистую технологию для контроля пыли, концентрации бактерий, температуры, влажности и давления в воздухе в помещении для достижения необходимых параметров окружающей среды, таких как чистота, температура, влажность и скорость потока воздуха.Чистота воздуха относится к степени содержания пыли в среде чистого воздуха, а уровень чистоты воздуха делится на концентрацию пыли.Чистота относится к размеру частиц, содержащийся в каждом литре воздуха ≥0.5гм Общие частицы частиц пыли.

Стандарты чистоты воздуха в моей стране разделены на: уровень 100, уровень 1000, уровень 10000 и уровень 100 000.

Международные стандарты делятся на: уровень 1, уровень 2, уровень 3, уровень 4 и уровень 5.

（1）Камера для хранения и подготовки реагентов (зона подготовки образца)

Инструменты в основном оснащены: охладистская центрифуга, шкаф для биобезопасности, холодильник, подвижная ультрафиолетовая лампа, специальная рабочая одежда и рабочая обувь и т. Д.

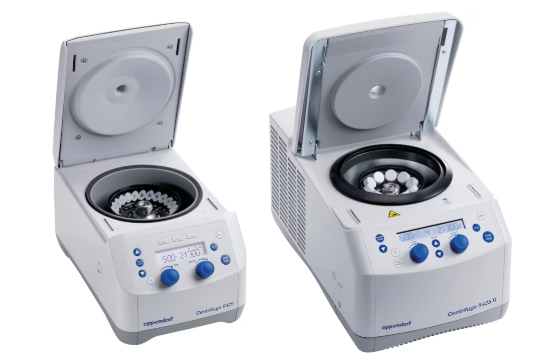

Эппендорф Высокоскоростная центрифуга 5425, 5425 R

Эппендорф Многофункциональная центрифуга 5810, 5810 R

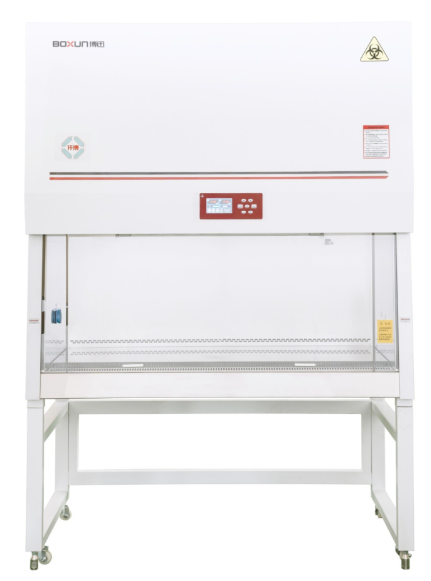

Шанхайский шкаф Boxun

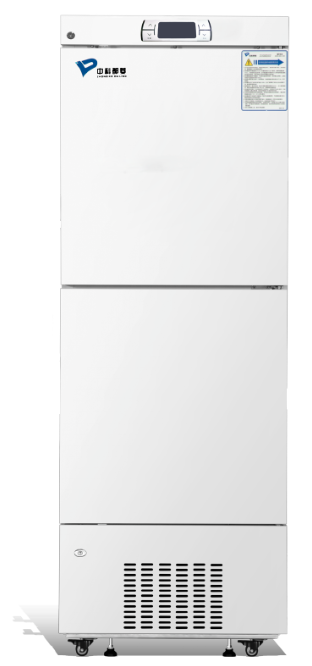

Zhongke Duling Medical Coldrigeration Box

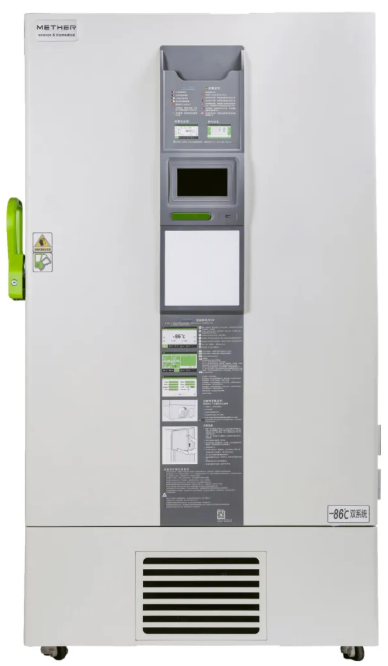

Zhongke Duling Medical Low-температурное ящик для хранения

（2）Область анализа продукта усиления

Основные конфигурации: пипетка, осциллятор, ультрачистые рабочие костюмы, капиллярное электрофорез, холодильник, центрифуга, подвижная ультрафиолетовая лампа и т. Д.

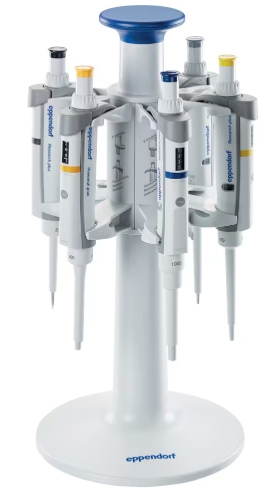

Eppendorf Research Plus Пипет

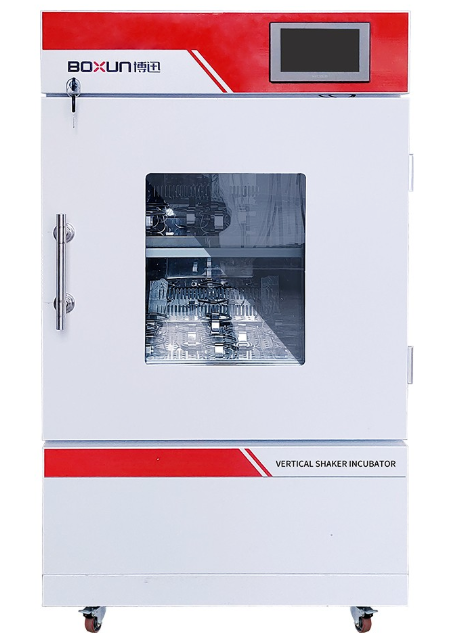

Shanghai Boxun Вертикальный интеллектуальный Shaker Shaker

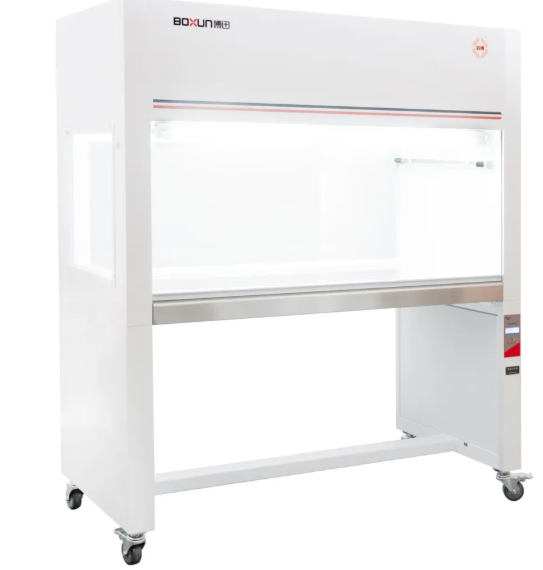

Shanghai Boxun Ultra Clean Workbench

2、Вспомогательная лаборатория

В основном включают в себя камеры баланса, высоко зеленые комнаты, камеры из чистой воды, комнаты газового цилиндра, комнаты для хранения, комнаты для подготовки растворов, темные комнаты и т. Д.

（1）Баланс

Аналитические балансы являются общими инструментами, необходимыми для химических лабораторий. Высокие балансы имеют определенные требования для окружающей среды, в основном из-за влияния воздушного потока и скорости ветра. Камера баланса должна быть близко к химической лаборатории для легкого использования, но она не должна быть рядом с высоко зелеными комнатами и комнатами с сильным электромагнитным помехи.Высокие микробалы должны быть установлены на нижнем слое.Необходимо пройти для мытья стола или каких -либо труб, чтобы пройти через удушье, чтобы избежать утечки труб, влияющих на техническое обслуживание и использование баланса.

Tianmei повышает баланс

（2）Высоко-зеленая комната, комната для культуры

Высокотемпературные печи и постоянные температурные инкубаторы являются обычным оборудованием и обычно размещаются на высокотемпературных рабочих камерах. Тем не менее, на полу с более широким постоянным температурой должны быть размещены на полу и должны быть размещены отдельно. Высокотемпературные печи и постоянные температурные коробки должны быть размещены отдельно.

Shanghai Boxun Electric Pusting Constant Incubator

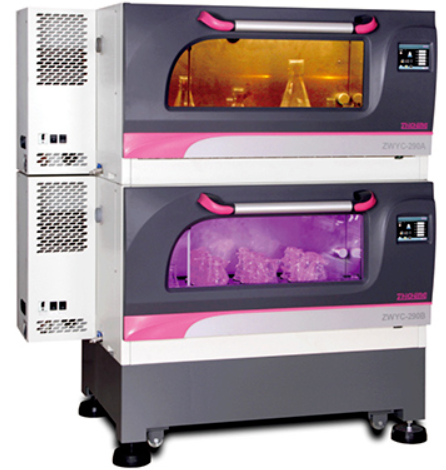

Шанхайский Zhicheng Precision Cltle Culture Осциллятор

（3）Чистая водяная комната

В основном спроектированное экспериментальное оборудование;Боковой стол и стиральный стол.Современные лаборатории в основном используют деионизированную воду, которая имеет большое количество воды и может обеспечить качество воды.Полевые стоки требуются на земле.

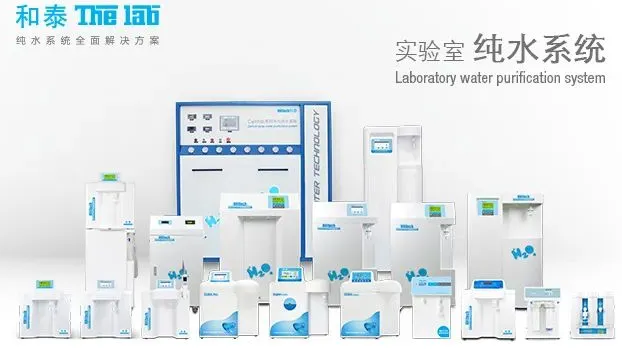

Hetai Pure Water System

（4）Газовая цилиндра камера

В дополнение к невозможным газам (азот, диоксид углерода), инертным газам (аргону, гелий и т. Д.), Другие газы являются высококачественными, высокотоксичными, окислительными и разложенными опасными газами, связанными с взрывом, такие как фламальные газы и угарные газы;Высокотоксистыми газами являются фторин и хлор;Газы, поддерживающие сжигание, являются кислородом и т. Д., И эти газы не разрешаются выполнять в лаборатории.Он может быть подключен к каждой лаборатории через трубку.

（5）Зал для подготовки решения

Используется для подготовки различных стандартных решений и решений различных концентраций.В разрешенных условиях он может состоять из двух комнат, одна из которых имеет платформу для неба.Еще одна комната для приготовления реагентов и хранения реагентов, как правило, должна быть оборудована: капюшоном, лабораторной скамейкой и шкафом реагента.

3、Химия Основная лаборатория

В основном он проводит анализ способности, определение ионов, окислительно -восстановительные и другие эксперименты. Обычно спроектированное оборудование: лабораторная скамейка и скамья для мытья;Fume Hood и Prios Repair and Inspection Well;Лабораторная скамейка и вспомогательная рабочая панель с помощью реагентской стойки должны учитывать исследовательские места или компьютерные скамейки, шкафы лекарств, шкафы для посуды, напольные приборы и оборудование, аварийное оборудование и т. Д.

4、Лаборатория анализа приборов

В основном он обеспечивает различные крупномасштабные аналитические инструменты, а также включает обычных небольших анализаторов. Обычно спроектированное оборудование: приборная стола, лабораторный стол, вытяжка, платформа для неба, компьютерный стол, шкаф для газового цилиндра, мытья стола, шкаф для посуды, шкаф для медицины, устройство первой помощи, универсальный вытяжной капюшон, атомный абитурный капюшон и т. Д.Требования различных лабораторий анализа приборов приведены ниже для справки.

（1）Зал анализа газовой хроматографии

В основном это анализ жидких органических соединений и газообразных образцов, которые легко превращаются в газообразные, но не разложенные.Инструменты и оборудование в основном включают в себя газовые хроматографы, системы управления компьютером и системы обработки данных, с высокой степенью автоматизации и эффективных возможностей разделения для органических соединений. Используемые газы перевозчиков в основном: H2 、 N2 、 AR 、 HE 、 CO2 ждать.Тем не менее, разделение соединений с высокой точкой кипения бессильно для отдельных соединений, которые трудно испарить, а теплозастоятельные, ионные соединения и полимеры.

Требуется частичный выхлоп и избегайте прямых солнечных лучей на инструменте, чтобы избежать существования электрических и магнитных полей, которые влияют на нормальную работу системы цепи. Как правило, конструкции: таблица приборов (должна быть вне стены для технического обслуживания приборов), универсальный вытяжной капюшон, компьютерный таблица (обычно настраивается рядом с прибором), боковой стол, мытья стола, шкаф для реагентов и т. Д.

（2）Комната для анализа жидкой хроматографии

В основном это отражается в высокоэффективном разделении, разделении и приготовлении чистых соединений для сложных органических соединений, количественного анализа и качественного анализа. Основные инструменты и оборудование включают в себя: высокопроизводительные жидкие хроматографы, подходящие для соединений с высокой точками, сложными для солеточных соединений, термически нестабильных соединений, ионных соединений, полимеров и т. Д., Чтобы восполнить недостатки газовых хроматографий.Проектные требования для экологического и лабораторного оборудования аналогичны требованиям газовой хроматографической камеры.

（3）Масс -спектрометрия.

В основном он анализирует чистые органические вопросы, чтобы определить молекулярную массу, молекулярную формулу и молекулярную структуру органических соединений. Аналитическими образцами могут быть газ, жидкость и твердый. Основное оборудование включает в себя масс-спектрометры и комбинаторы газовой массы.Масс-спектрометр использует принцип электромагнетики, чтобы ионы веществ следовали соотношению массы к заряду базовых характеристик (то есть масса). m С зарядкой e Соотношение - m/E) Недостатком прибора для выполнения разделения и масс -спектрометрии является то, что он бессильен для разделения сложных органических смесей.Газовая хроматография имеет высокую эффективность разделения и простой количественный анализ. В сочетании с характеристиками высокой чувствительности и сильных возможностей качественного анализа масс-спектрометра эти два инструмента используются в качестве комбинаторных инструментов газовой массы.Он может учиться на сильных сторонах и компенсировать слабые стороны и повысить качество и эффективность анализа.Масс -спектрометр может иметь спасение паров ртути, и следует рассмотреть локальный выхлоп.

（4）Спектроскопия. Зал

Химический анализ в основном устанавливается в области аналитической химии на основе физических характеристик поглощающего и рассеяния света и физических характеристик испускаемого света.Основными инструментами являются спектрометры атомного излучения, спектрометры атомного поглощения, спектрофотометровые, атомные флуоресцентные спектрофотометры, флуоресцентные спектрофотометры, X Измеритель радиационной флуоресценции, инфракрасный спектрометр, индуктивно связанная плазма ( LCP) Спектрометр, Рамановский спектрометр и т. Д.Лаборатория должна быть как можно больше удерживать от химической лаборатории, чтобы предотвратить повреждение прибора кислотами, щелочками, коррозионными газами и т. Д., И держаться подальше от радиационных источников;Должен быть пыльно-надежный, ударный, защищенный от влаги и другие меры в помещении.Должно быть определенное расстояние между прибором и окнами и стенами, чтобы облегчить отладку и обслуживание инструмента.Местный выхлоп должен быть спроектирован.Более уместно использовать атомный поглотитель для выхлопного воздуха.

Вышеуказанные лаборатории могут создавать комнаты для обработки образцов в соответствии с фактическими потребностями, как правило, с помощью промывших таблиц, лабораторных таблиц, капюшонов и другого оборудования, аналогичного химическим лабораториям.

3. Специальная система распределения газа

Специальные системы распределения газа являются частью лабораторных условий, которые нельзя игнорировать.Основные газы, используемые в лабораториях, включают некоммерческие газы (азот, углекислый газ), инертные газы (аргона, гелий и т. Д.) И газы легковоспламеняющихся газов (водород, угарный газ);Высокотоксичные газы (фтор, хлор);Состав сжигания газа (кислород).В лаборатории не должны проводиться газы, кроме невозможных газов или инертных газов.Он может быть подключен к каждой лаборатории через газовую трубу.Как правило, гелий предоставляется в камере газовой фазы ( Он), Азот ( N2)。

Желудочная камера оснащена азотом, водородом и кислородом.Подключенные фитинги для труб на водородном трубопроводе должны быть подключены и сварены, поэтому нет возможности утечки.Все трубопроводы должны быть протестированы после установки и удалять масло перед использованием.Поскольку трубы небольшие, а расстояние невелико, регулировка может быть сделана в соответствии с условиями на месте во время установки, чтобы убедиться, что расстояние не меньше 45 мм ， При бутылках бутылки с газом легковоспламеняющийся и взрывной газ находится в том же шкафу, что и инертный газ, а двум легковоспламеняющимся газам не разрешается находиться в том же шкафу, что и та же бутылка.

4. Вредная система вывода газа

Системы производства опасного газа являются неотъемлемой частью участвующих лабораторий.Часто существует много источников химического загрязнения, которые не способствуют здоровью человека в лаборатории, особенно вредных газах, поэтому очень важно их устранить.Но в то же время энергия часто потребляется в больших количествах, поэтому требования систем управления лабораторной вентиляцией постепенно увеличиваются, РЕЗЮМЕ( Фиксированный объем воздуха), 2- Состояние( бистабильный), Vav ( Система переменного объема воздуха), к новейшей системе адаптивного управления - как безопасной, так и удовлетворения потребностей энергосбережения.

Короче говоря, последняя концепция лаборатории состоит в том, чтобы рассматривать всю лабораторию как сигаретный выхлоп. Крайне важно эффективно контролировать различные потребления и выхлопных газов для достижения как безопасных, так и экономичных результатов.

Обычно используемые выхлопные оборудование в лаборатории в основном: капюшон, атомно-поглощение, универсальный вытяжной капюшон, потолочный вытяжной капюшон, вытяжной капюшон настольного типа и т. Д.
